钛作为21世纪最具潜力的战略金属材料，凭借低密度、高比强度、优异的耐腐蚀性和生物相容性，已经成为航空航天、高端医疗、海洋工程等尖端领域不可替代的核心材料。高低倍组织检测，就是穿透材料表面、精准把控内部组织质量的核心技术手段，是所有钛合金产品从实验室走向实际应用的必经关卡。

国内现行的钛及钛合金高低倍检测核心依据，是2020年3月6日发布、2021年2月1日正式实施的GB/T 5168-2020《钛及钛合金高低倍组织检验方法》。检验范围包含了α-β型钛合金，α型、α-β型、β型全系列钛及钛合金。

低倍组织检测：宏观层面的材料“全身体检”低倍组织检测也被称为宏观腐蚀分析，是钛合金质量把控的第一道关口，核心目标是在低放大倍率下，识别材料在熔炼、锻造、轧制等热加工过程中产生的宏观尺度缺陷。

检测流程如下：

1.试样取样与制备：从钛锭、锻件、板材的规定位置切取试样，将待检测面研磨至粗糙度Ra≤0.8μm，确保表面无明显划痕、变形层，避免干扰后续腐蚀效果。

2.腐蚀与观察：采用腐蚀剂对试样表面进行化学腐蚀，让宏观组织结构清晰显现。通过目视或体视显微镜进行观察，部分高精度检测场景还会搭配图像采集设备，永久留存检测影像。

3.缺陷识别与判定：对照标准图谱对观察结果进行评级，判断材料是否符合对应产品的质量要求。

低倍检测中最常检出的缺陷包括：·

1.偏析：成分不均匀导致的明暗差异区域，会直接造成材料局部力学性能骤降，在受力时成为优先断裂的薄弱点；

2.缩孔与气孔：铸造凝固过程中残留的孔洞类缺陷，会大幅降低钛合金的致密性，在高压、交变载荷工况下极易扩展成裂纹；

3.裂纹：加工应力或热处理不当引发的宏观开裂，属于直接判定不合格的致命缺陷。

高倍组织检测：微观尺度的材料“基因测序”

如果说低倍检测是排查毫米级的宏观缺陷，高倍组织检测就是把视野放大到100倍到1000倍，深入到微米级的晶粒层面，解析钛合金的微观结构特征，是决定材料最终性能的核心检测环节。检测流程如下：

1.精细制样：试样经过切割、镶嵌、粗磨、精抛多道工序，最终制备成无划痕、无变形层的镜面样品，部分对制样精度要求极高的β型钛合金，还会采用电解抛光工艺，完全避免机械抛光带来的表面应力损伤。

2.精准腐蚀：行业内最常用的腐蚀剂是Kroll试剂，配比为2-3%氢氟酸+5-10%硝酸+余量去离子水，腐蚀时间严格控制在5-30秒，腐蚀完成后立即用无水乙醇冲洗、吹干，避免表面氧化影响观察效果。

3.观测与定量分析：将制备完成的试样放置在金相显微镜下，从低倍到高倍逐步切换视野，观察α相、β相的形态、分布与占比，同时搭配图像分析软件，完成晶粒度评级、相比例定量统计等工作。部分对微观织构有要求的高端场景，还会搭配EBSD（电子背散射衍射）技术，进一步分析晶粒的取向特征。

不同类型的钛合金，在高倍视野下呈现出完全不同的组织特征，对应着截然不同的性能表现：

α型钛合金（如TA2纯钛）：以密排六方结构的等轴α相为主，组织稳定性极强，焊接性能优异，广泛应用于耐腐蚀化工装备。

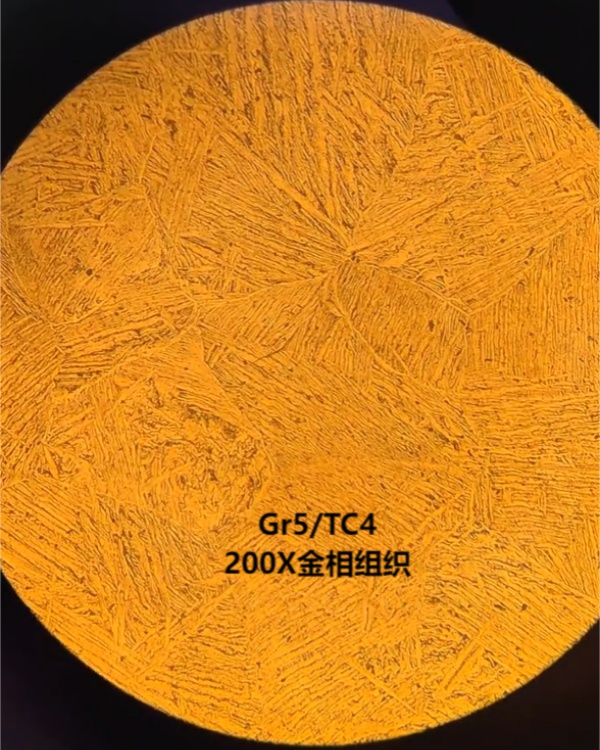

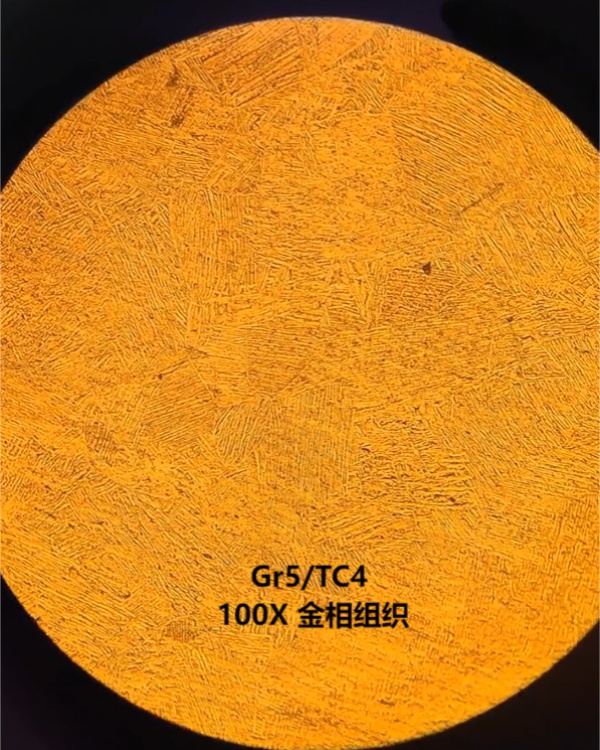

α-β型钛合金（如TC4/Ti-6Al-4V）：呈现等轴α相+片层β相的双态组织，兼具高强度和良好的塑性，是目前应用最广泛的航空结构钛合金。

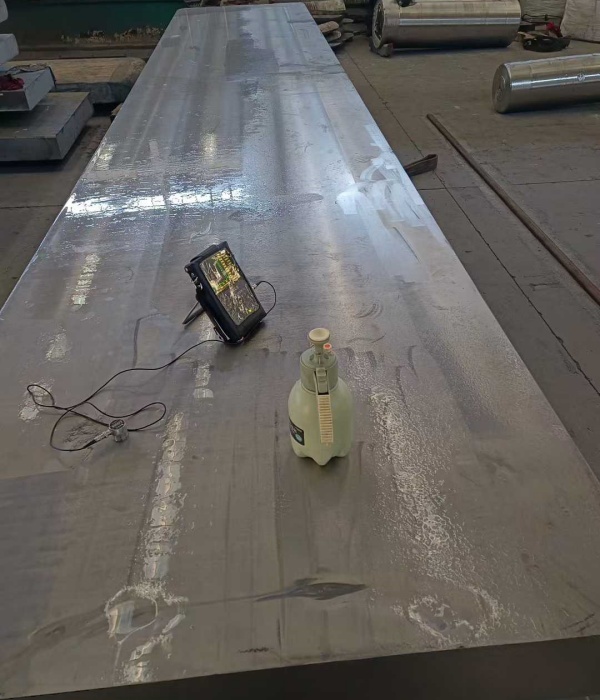

高低倍检测早已不单单存在于实验室检测项目，而是深度融入了钛合金全产业链的质量管控环节。通过高低倍检测可以验证锻造、热处理工艺的合理性，确保材料的疲劳性能、高温持久性能满足工况要求。二者配合可形成从宏观到微观的完整质量闭环：先通过低倍完成大区域快速筛查，再选取代表性区域开展高倍精细分析，既避免了单一高倍检测效率低、易漏检宏观缺陷的问题，也弥补了单一低倍无法识别微观精细缺陷的不足，是钛合金全流程质量管控中不可替代的核心检测手段。
